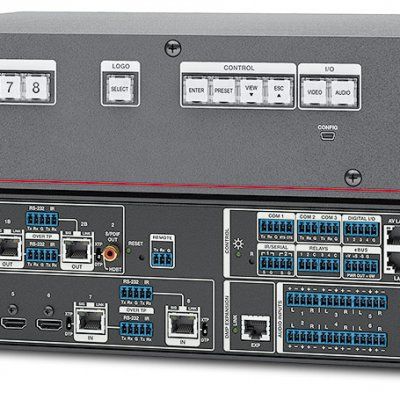

DTP CrossPoint 82 4K

DTP CrossPoint 82 4K от Extron – это матричный коммутатор размерностью 8x2 с входами и выходами HDMI и DTP на витой паре, а также функцией скалирования 4K, DSP-процессором с расширенной обработкой аудио и эхоподавлением AEC, интегрированным аудиоусилителем и встроенным процессором управления IPCP Pro. Устройство в корпусе высотой 2U обеспечивает полноценную интеграцию и подходит для проектов, где требуются несколько устройств отображения, звукоусиление и управление AV‑системой. Все входы и выходы поддерживают разрешение видео до 4K. Матричные выходы DTP оснащены технологией скалирования Extron Vector™, которая обеспечивает бесподрывную коммутацию и поддерживает скалирование разрешений до 4K. Технология передачи DTP позволяет подключаться к конечным точкам DTP и к матричным коммутаторам XTP. Полная оптимизация аудиосистемы осуществляется с помощью интегрированного цифрового процессора обработки аудио с технологией Extron ProDSP™, который может подключаться к дополнительному процессору Extron DSP для расширения входов и выходов.

DTP CrossPoint 82 4K обеспечивает всю базовую функциональность стандартной AV-системы в одном корпусе 2U, заменяющем вплоть до десяти отдельных компонентов. Помимо значительной экономии места в стойке корпус компактного размера позволяет стандартизировать проект системы для всего здания и адаптировать этот матричный коммутатор DTP CrossPoint для использования в помещениях небольшого размера. Полнофункциональный презентационный матричный коммутатор более гибок в использовании и идеален для демонстрации контента на нескольких дисплеях, а также для создания различных конфигураций AV-систем в многофункциональных и разделяемых помещениях.

Интегрированный матричный коммутатор 8x2 с уникальной технологией скалирования Vector 4K

DTP CrossPoint 82 4K упрощает интеграцию с компьютерами, оснащёнными совместимыми видеокартами 4K, медиаплеерами 4К, камерами 4К, а также дисплеями с «родным» разрешением 4K или UHD. Все входы HDMI и DTP принимают сигналы высоких разрешений до 4K. DTP CrossPoint 82 4K использует уникальный скалирующий процессор Vector 4K, который обеспечивает наилучшее в своем сегменте скалирование изображения вверх и вниз. Процессор Vector 4K имеет совершенно новый алгоритм обработки изображения, благодаря которому достигается непревзойдённое качество скалирования с 30‑битной точностью обработки. Также обеспечивается независимое скалирование до 4K обоих выходов DTP либо, если это необходимо для проекта, скалирование вниз сигнала 4K для совместимости с дисплеями более низкого разрешения. Для оптимального качества изображения DTP CrossPoint 82 4K передает видео 4K с сэмплированием цвета 4:4:4.

Матричная коммутация между входами и выходами HDMI и DTP обеспечивает множество вариантов проектирования, отвечающих требованиям аудио- и видеосистем в залах заседаний, аудиториях или других инсталляциях с несколькими дисплеями. Гибкая маршрутизация сигнала и надёжная коммутация цифрового видео, предлагаемые DTP CrossPoint 82 4K, обеспечивают многофункциональность в пределах одного проекта. Для профессиональной, беcподрывной коммутации между источниками DTP CrossPoint 82 4K предлагает ряд эффектов на скалируемых видеовыходах DTP. Среди них – стоп-кадр с растворением, при котором последний кадр предыдущего входного источника растворяется и появляется первый кадр следующего, а также эффекты переключения и растворения «через чёрное». Кроме того, при использовании скалируемых видеовыходов DTP CrossPoint 82 4K позволяет вставлять в любую презентацию графическое изображение (например, логотип компании).

Поддержка локальных и удалённых источников и дисплеев

DTP CrossPoint 82 4K имеет шесть входов HDMI. Два входа на витой паре DTP и два DTP-выхода совместимы с широким рядом конечных точек DTP 230 и DTP 330, а также коммутаторами с интерфейсом DTP и процессорами обработки сигналов для поддержки удалённого оборудования HDMI, DisplayPort, DVI и 3G‑SDI. Аналоговые источники могут поддерживаться рядом передатчиков серий DTP 230 и DTP 330 с функцией коммутации. DTP‑входы могут принимать сигналы от удалённых передатчиков DTP 230 или DTP 330, расположенных на столах для переговоров, кафедрах или стенах для подключения ноутбуков посетителей. Каждый DTP-выход с независимым скалированием может быть использован для передачи сигналов от размещённого в стойке DTP CrossPoint 82 4K к приёмнику DTP 230 или DTP 330 с установкой на стене за плоским дисплеем, над подвесным проектором под потолком или в любом другом удалённом месте. Передатчики и приёмники серий DTP 230 и DTP 330 выпускаются в компактных низкопрофильных корпусах, а также в форм-факторах настенной панели Decorator и напольных лючков.

При совместном использовании DTP CrossPoint 82 4K и передатчика или приёмника DTP 330 сигналы HDMI, DisplayPort, DVI, 3G‑SDI и VGA, а также сигналы управления и аналогового аудио могут передаваться на расстояние до 100 м по одному экранированному кабелю CATx. При работе с конечными устройствами DTP 230 сигналы можно передавать на расстояние до 70 м.

Входы и выходы DTP на витой паре предлагают интеграторам дополнительные удобные функции, упрощающие инсталляцию системы. Двунаправленные сигналы RS‑232 и ИК могут быть вставлены из системы управления и переданы по тому же экранированному кабелю CATx, упрощая проектирование системы и её инсталляцию. DTP‑выходы также имеют дублирующие подключения HDMI, которые обеспечивают локальный мониторинг того же цифрового видео, которое передается по экранированному кабелю CATx.

Совместимость с матричными коммутаторами XTP CrossPoint

Наряду с поддержкой конечных точек DTP коммутатор DTP CrossPoint 82 4K может быть интегрирован в систему с применением матричного коммутатора XTP CrossPoint для передачи цифрового видео и эмбедированного аудио, а также двунаправленных сигналов RS‑232 и ИК на расстояние до 100 м. Такое решение идеально подходит для AV-инсталляций, охватывающих всё здание, с централизованной инфраструктурой распределения аудио- и видеосигналов, а также с несколькими презентационными площадками с локальными функциями AV-системы, такими как коммутация и обработка. Установленный в комнате коммутатор DTP CrossPoint 82 4K можно подключить к матричному коммутатору XTP CrossPoint в центральной аппаратной стойке для доступа к общим AV-ресурсам или передачи локальной презентации по нескольким направлениям в здании.

Выходы с поддержкой HDBaseT

Имеется возможность настройки выходов DTP на поддержку дисплеев с интерфейсом HDBaseT для передачи цифрового видео и эмбедированного аудио, а также двунаправленных сигналов RS‑232 и ИК на расстояние до 100 м по экранированному кабелю CATx.

Предназначен для простой интеграции источников, надёжной работы и быстрой коммутации

DTP CrossPoint 82 4K совместим с HDCP и обеспечивает надёжную коммутацию цифровых сигналов HDMI. Для упрощения интеграции источников и дисплеев HDMI, а также для обеспечения оптимального функционирования и надёжности системы DTP CrossPoint 82 4K использует три уникальные технологии Extron: EDID Minder, Key Minder и SpeedSwitch®. EDID Minder управляет обменом данными EDID между устройствами отображения и входящими источниками, гарантируя корректное отображение видеоформатов на дисплее. Для HDMI-сигналов, содержащих защищённые данные, Key Minder аутентифицирует и поддерживает постоянное соединение HDCP между входными и выходными устройствами для быстрой, безупречной коммутации. Благодаря технологии SpeedSwitch DTP CrossPoint 82 4K осуществляет непревзойдённую, фактически мгновенную коммутацию HDCP-зашифрованного материала.

Мощный интегрированный процессор управления

DTP CrossPoint 82 4K IPCP выпускаются со встроенным процессором управления Extron линейки IP Link Pro, который имеет выделенный защищённый трёхпортовый коммутатор AV LAN и один стандартный Ethernet-порт. AV LAN‑порты сетевого коммутатора используются для управления локальными AV‑устройствами и их защиты от внешнего воздействия или вмешательства. DTP CrossPoint 82 4K IPCP обеспечивает высокий уровень быстродействия и широкие возможности портов управления для полного, настраиваемого управления всей AV‑системой, включая все источники и дисплеи, а также освещение, жалюзи или шторы, проекционные экраны, датчики движения и многое другое. Предлагается полная линейка моделей сенсорных панелей TouchLink Pro от Extron с размерами экранов от 3,5 до 15 дюймов в настольном или настенном исполнении, а также форм-факторе Extron Cable Cubby. Просто подключите панель TouchLink Pro к LAN-порту для создания полнофункциональной системы управления аудио и видео.

Кнопочные панели eBUS от Extron также можно использовать с DTP CrossPoint 82 4K IPCP. Удобная для интегратора технология eBUS от Extron основана на уникальной цифровой шине, которая облегчает расширение системы управления и обеспечивает больше вариантов её проектирования и обновления в будущем. Как и наши сенсорные панели TouchLink Pro, кнопочные панели eBUS разработаны для использования с любыми процессорами управления Extron серии IPCP Pro как в качестве единого пользовательского интерфейса в небольших системах, так и при необходимости вместе с другими кнопочными и сенсорными панелями в более сложных системах управления.

Как и все системы управления Extron, DTP CrossPoint 82 4K IPCP очень удобен в использовании и прост в настройке при помощи программного обеспечения Global Configurator. Новейшая версия Global Configurator включает в себя мощные, продвинутые функции, такие как условная логика, локальные переменные и макросы. DTP CrossPoint 82 4K IPCP предлагает гибкость в реализации самых разных задач для систем управления в одном устройстве, начиная от питания системы и коммутации источников и заканчивая более сложными операциями, такими как управление видеоконференциями.

Версия ПО Global Configurator Professional дополняет функциональную платформу DTP CrossPoint 82 4K IPCP уникальной возможностью расширения благодаря группировке контроллеров, которая позволяет объединить устройство с процессорами IP Link Pro для создания системы управления крупных масштабов. Эта функция представляет собой идеальное решение для управления несколькими системами, помещениями или даже удалёнными площадками по всему миру. Мониторинг и управление системами DTP CrossPoint 82 4K IPCP, установленными в комнате, здании, учебном комплексе или офисах по всему миру, можно осуществлять при помощи серверного программного обеспечения Extron GlobalViewer Enterprise. GlobalViewer Enterprise обеспечивает возможность эффективного планирования, мониторинга и информационной поддержки корпоративного уровня из одной централизованной точки.

Лицензия LinkLicense от Extron – это удобный и экономичный способ значительно расширить возможности устройств Extron для пользователей. Приобретение лицензии LinkLicense для пользовательских интерфейсов для DTP CrossPoint 82 4K IPCP даст возможность использовать мобильное устройство или компьютер как главный интерфейс управления AV‑системой. Это расширяет возможности AV‑управления и предоставляет удобство использования собственного устройства (BYOD). Лицензия LinkLicense приобретается на всю систему, а не на одного пользователя и не влечёт за собой скрытых расходов.

Разработан для полноценной интеграции аудиосистемы

Помимо матричной коммутации видеосигналов и скалирования выходов DTP коммутатор DTP CrossPoint 82 4K может выступать в качестве центрального компонента для интеграции всей аудиосистемы. Он выполняет коммутацию и отделение аудиосигнала (breakaway) для всех восьми видеоисточников, а также включает четыре входа микрофонного/линейного уровней с возможностью матричного микширования в любой выход и эмбедирование и деэмбедирование аудиосигналов из HDMI. DTP CrossPoint 82 4K также предоставляет гибкие возможности конфигурирования и обработки для аудиовходов и выходов, а также для распределения аудио в рамках системы. К каждому входу для видео, включая конечные точки DTP, может добавляться эмбедированное цифровое аудио или отдельное аналоговое аудио.

DTP CrossPoint 82 4K может выводить аудиосигнал с обработкой и без, в виде эмбедированного в HDMI или двухканального аналогового аудио, в цифровом формате S/PDIF или с усилением от интегрированных в матричный коммутатор усилителей: моно на 70 В или двухканального стерео (модели MA и SA). Многоканальные форматы bitstream направляются напрямую к выходам без деэмбедирования или обработки. DTP CrossPoint 82 4K выполняет усиление стереосигнала с выходом 50 Вт rms на канал в линию с сопротивлением 4 Ом и 25 Вт rms на канал при сопротивлении 8 Ом или моноусиление на 70 В с выходной мощностью 100 Вт rms. Особенностью всех моделей является уникальный дизайн Extron класса D с запатентованной технологией CDRS™ (подавление пульсаций напряжения класса D), которая обеспечивает плавную, гладкую форму аудиоволны, а также более точный сигнал по сравнению с обычными моделями усилителей этого класса.

Обработка ProDSP, эхоподавление AEC и автомикшер для полноценного проектирования и оптимизации аудиосистемы

Все модели DTP CrossPoint 82 4K используют технологию Extron ProDSP – такую же высококачественную обработку аудиосигнала с широким функциональным потенциалом, которую осуществляют цифровые процессоры Extron DMP. Уникальная технология Extron ProDSP создана с нуля с помощью мощного DSP-процессора на основе 64‑битных операций с плавающей точкой для обеспечения очень широкого динамического диапазона и снижения вероятности клиппинга сигнала (обрезания при достижении порога). ProDSP также использует 24‑битные преобразователи аудиосигнала студийного класса с сэмплированием 48 кГц для оцифровки сигнала без потерь. Эта технология имеет широкий ассортимент мощных и простых в настройке инструментов для управления уровнем, динамическими характеристиками, фильтрами, задержкой, функциями ducking (приглушение при проявлении приоритетного сигнала), loudness и подавлением обратной связи.

По-настоящему профессиональная обработка DSP позволяет полностью спроектировать аудиосистему, обеспечивает точную настройку и оптимизацию, а также надлежащую структуру усиления. Осуществляется матричное микширование четырёх входов микрофонного/линейного уровней в любую из восьми шин стереовыходов для создания точно настроенных аудиозон для соответствующих выходов. Помимо этого, данные входы могут быть направлены в любую из восьми «виртуальных» шин для обработки в качестве единой группы перед возвратом в выходные шины. При желании, микширование входных сигналов микрофонного/линейного уровней может осуществляться без обработки. Возможность гибкой маршрутизации и микширования в DTP CrossPoint 82 4K позволяет проектировщикам систем создавать простые или сложные схемы управления сигналом, отвечая широкому спектру системных требований.

Для улучшенной конференц-связи DTP CrossPoint 82 4K имеет четыре независимых канала эффективного эхоподавления AEC и настраиваемую функцию подавления шумов. Функция эхоподавления AEC необходима для качественной удалённой связи между переговорными комнатами и обеспечивает отчётливое естественное общение между всеми участниками. Основой функции AEC Extron является продвинутый алгоритм, обеспечивающий быструю конвергенцию эхоподавителя для максимальной разборчивости сигнала даже в сложных случаях, например, когда обе стороны говорят одновременно или когда используются беспроводные микрофоны. DTP CrossPoint 82 4K также включает автомикшер с функцией шлюза и режимом регулировки усиления для управления восемью группами сигналов от микрофонов. Это обеспечивает точную настройку во избежание «обрывания» звука, свойственного традиционному микшеру при выключении микрофона. Чтобы добиться естественного микширования звука, автомикшер также может использовать режим распределения усиления на открытые микрофоны, при этом параметр NOM (количество активных микрофонов) игнорируется, позволяя включить все имеющиеся микрофоны.

Настройка и оптимизация упрощаются благодаря интуитивному программному обеспечению DSP Configurator™. Настраиваемая экранная раскладка предоставляет быстрый доступ ко всем инструментам обработки цифровых аудиосигналов, а также к настройкам эхоподавления AEC и подавления шумов для DTP CrossPoint 82 4K. Инструменты включают регулировку уровня, динамические характеристики, фильтры, задержку, ducking (приглушение при проявлении приоритетного сигнала), loudness (тонокомпенсацию), подавление обратной связи и матричное микширование, а также измерение в реальном времени таких параметров, как подавление возвратного эха (ERL), отношение мощностей неподавленного и подавленного эхосигналов (ERLE) и общее снижение уровня эха (TER).

Интеграция с аудиопроцессорами Extron для больших систем

DTP CrossPoint 82 4K оборудован цифровым портом расширения аудио Extron для соединения с цифровым матричным процессором Extron DMP 128. Это позволяет осуществлять передачу входных/выходных каналов в комбинации 16x16 между устройствами, при этом DMP 128 предоставляет дополнительные 12 входов и восемь выходов для микрофонов, нескольких зон громкоговорителей, записи, вспомогательного звукоусиления и т.д. Подключённый DMP 128 также предлагает другие функциональные возможности, такие как аналоговый интерфейс телефона POTS на модели DMP 128 C P. При подключении DTP CrossPoint 82 4K к DMP 128 AT по сети Dante™ возможно создание различных уникальных, масштабируемых проектов систем. Это, к примеру, может стать идеальным решением для поддержки большого количества микрофонов в муниципальных залах заседаний или в аудиториях дистанционного обучения.

Настройка

Управление коммутатором DTP CrossPoint 82 4K может осуществляться через переднюю панель, посредством Ethernet, USB или RS‑232. Матричный коммутатор можно настроить при помощи программного обеспечения настройки устройств PCS (Product Configuration Software) от Extron с удобным, лёгким для навигации интерфейсом пользователя GUI. Это программное приложение обеспечивает ускоренную установку и пусконаладку, эксплуатацию и мониторинг в режиме реального времени, а также возможность конфигурировать несколько устройств DTP CrossPoint 82 4K в течение одного сеанса.

Технические характеристики

• Универсальный матричный коммутатор для 4K размерностью 8x2 с функциями скалера, аудиопроцессора DSP с эхоподавлением, аудиоусилителя и процессора управления — DTP CrossPoint 82 4K обеспечивает всю базовую функциональность стандартной AV-системы. Передовые технологические решения, разработанные Extron, предоставляют возможность проектирования и интеграции полнофункциональной системы в одном устройстве высотой 2U.
• Входы: шесть HDMI, два входа витой пары DTP на разъёмах RJ‑45, шесть балансных/небалансных входов для стереоаудио на разъёмах под зажим и четыре входа для аудио микрофонного/линейного уровней на разъёмах под зажим
• Выходы: два выхода витой пары DTP на разъёме RJ-45; один выход для цифрового аудио S/PDIF на коаксиальном разъёме RCA; два регулируемых выхода для аудио на разъёмах под зажим; выходы громкоговорителя на 4-пиновом разъёме под зажим 5 мм (на DTP CrossPoint 82 4K IPCP SA) или на 2-пиновом разъёме под зажим 5 мм (на DTP CrossPoint 82 4K IPCP MA 70)
• Два входа DTP и шесть входов HDMI
• Два выхода DTP с независимым скалированием
• Два выхода DTP имеют дублирующие соединения HDMI для локального мониторинга
• Матричная коммутация и скалирование с поддержкой 4K, возможностью выбора эффекта перехода при смене изображения и вставкой логотипа — DTP CrossPoint 82 4K поддерживает сигналы 4K на всех видеовходах и видеовыходах для совместимости с новейшими источниками и дисплеями 4K. Чтобы обеспечить коммутацию без подрывов, на каждом выходе DTP предлагается встроенный высокоэффективный видеоскалер 4K с возможностью вставки логотипа.
• Интегрированные входы и выходы DTP поддерживают передачу видео, сигналов управления и аудио на расстояние до 100 м по одному кабелю CATx — два входа и два выхода DTP поддерживают цифровую передачу HDMI, DisplayPort, DVI, 3G‑SDI и VGA, а также сигналов управления и аналогового аудио до 100 м по одному экранированному кабелю CATx, обеспечивая высокую надёжность и максимальную производительность на простой в установке кабельной инфраструктуре.
• Продвинутый скалирующий процессор Extron Vector™ 4K — скалирующий процессор Vector 4K разработан для обеспечения высочайшего качества изображения 4K и наилучшего в своем сегменте скалирования изображения вверх и вниз. Скалирование изображения и преобразование формата видео выполняются с полным семплированием цвета 4:4:4, повышая точность цветового представления и детализацию.
• Выбор скалируемых разрешений на выходах DTP от 640x480 до 4K — возможность индивидуального выбора разрешения для каждого из двух скалируемых выходов DTP. Предлагаемые выходные форматы включают компьютерное видео до 4K, включая 1080p/60 Deep Color.
• Совместимость с продукцией серий DTP 230 и DTP 330, а также с матричными коммутаторами XTP CrossPoint — возможно комбинирование с передатчиками и приёмниками в настольном и настенном форм-факторах, а также с другими устройствами c DTP. DTP CrossPoint 82 4K также можно объединить с матричным коммутатором XTP CrossPoint для установки соединения между помещениями для презентаций и более крупной системой, охватывающей всё здание.
• Выходы DTP совместимы с устройствами с интерфейсом HDBaseT — выходы DTP могут быть настроены для передачи видео и эмбедированного аудио, а также двунаправленных сигналов RS-232 и ИК на дисплеи с интерфейсом HDBaseT.
• Настоятельно рекомендуется использовать кабель экранированной витой пары Extron XTP DTP 24 для оптимального функционирования системы
• Совместимость с экранированным кабелем витой пары CATx — DTP CrossPoint 82 4K полностью поддерживает максимальную дистанцию передачи сигналов со всеми совместимыми разрешениями до 100 м при использовании с экранированным кабелем витой пары CATx. Для оптимальной производительности системы рекомендуется кабель экранированной витой пары с диаметром одножильных проводников 24 AWG или лучше.
• Удалённое питание ряда передатчиков и приёмников серии DTP — DTP CrossPoint 82 4K может обеспечить подачу питания ряду передатчиков DTP и приёмников DTP через соединение по витой паре, устраняя необходимость в отдельных блоках питания на удалённых устройствах.
• Вставка RS-232 из портов управления Ethernet — управление системного уровня для всех удалённых точек через Ethernet-порты матричного коммутатора обеспечивает комплексное управление конечными и присоединёнными устройствами без дополнительного оборудования.
• Вставка двунаправленных сигналов RS-232 и ИК для управления AV-устройствами — двунаправленные сигналы управления RS-232 и ИК могут передаваться вместе с видеосигналом через подключение DTP, позволяя управлять удалённым устройством без использования дополнительных кабелей. Вставка двунаправленных сигналов управления устраняет необходимость в отдельной проводке системы управления к удалённым устройствам.
• Доступен с интегрированным процессором управления IPCP Pro — модели DTP CrossPoint 82 4K IPCP имеют встроенный процессор управления серии IPCP Pro для полноценного управления AV-системой.
• Поддержка сенсорных панелей TouchLink Pro и кнопочных панелей eBUS
• Встроенный трёхпортовый коммутатор AV LAN позволяет изолировать AV‑устройства от общекорпоративной сети — обеспечивает локальное управление AV‑устройствами, подключёнными к коммутатору AV LAN, и изоляцию трафика сети AV LAN от внешних помех или вмешательства.
• AV LAN допускает данные от порта Ethernet только для удалённого управления и обновления прошивки устройств Extron — позволяет устройствам Extron, подключённым к порту AV LAN, обновлять прошивку, а также обеспечивает их удалённый мониторинг, эксплуатацию и управление с помощью GlobalViewer Enterprise от Extron.
• Поддержка защищённых стандартных протоколов передачи данных — использует стандартные протоколы обмена данными, включая HTTP (незащищённый), HTTPS, SSH, SFTP, SMTP, NTP, Service Discovery, DHCP, DNS, ICMP и IPv4.
• Поддержка лицензии LinkLicense — Extron LinkLicense расширяет возможности для систем управления Extron серии Pro.
• Два двунаправленных порта RS-232 с программным подтверждением установления связи — порты с разъёмами под зажим могут управлять двумя устройствами с RS-232.
• Один двунаправленный порт RS-232/RS-422/RS-485 с аппаратным и программным подтверждением установления связи — последовательный порт с разъёмом под зажим может взаимодействовать с одним устройством с последовательным управлением по RS-232/RS-422/RS-485.
• Два порта ИК/RS-232 для однонаправленного управления внешними устройствами
• Четыре цифровых порта входов/выходов — обеспечивают взаимодействие с другими системами в помещении.
• Четыре реле для управления функциями помещений — возможность управления освещением, настройками экрана и другими функциями устройств.
• Порт eBUS для подключения кнопочных панелей и комплектующих eBUS
• Мониторинг и управление через каждый порт Ethernet — управление AV-оборудованием и его мониторинг по стандартной сети Ethernet.
• Сервер DHCP для AV LAN — автоматически распределяет IP-адреса и параметры настройки сети к AV‑устройствам, подключённым к локальному порту AV LAN, упрощая настройку и эксплуатацию системы.
• Поддержка таких широко распространённых протоколов системы управления зданием (BMS), как BACnet, KNX и DALI — эти протоколы обеспечивают централизованный мониторинг и управление инженерными системами: отоплением, вентиляцией, кондиционированием воздуха, освещением, электроснабжением, противопожарной системой и системой безопасности.
• Поддержка стандарта 10/100/1000Base-T
• Поддержка управления устройствами по Ethernet — позволяет осуществлять управление несколькими AV-устройствами с интерфейсом Ethernet, такими как дисплеи, коммутаторы и источники.
• Автоматическая синхронизация часов позволяет сенсорной панели отображать точное время и дату
• Поддержка синхронизации системы управления — синхронизация предоставит пользователям возможность сохранить и восстановить состояние настроенных ими конечных устройств в случае сбоя в сети или системе питания.
• Индикаторы статуса порта на передней панели
• Многоуровневая защита с помощью паролей — позволяет настроить систему защиты на основании выполняемых пользователем обязанностей.
• Возможность полной индивидуальной настройки с помощью программного обеспечения для систем управления Extron — GUI Designer может комбинироваться с Global Configurator Plus или Global Configurator Professional.
• Создание группировок контроллеров — позволяет объединить несколько процессоров управления IP Link Pro в единое целое при конфигурировании с помощью ПО Global Configurator Professional.
• Библиотека улучшенных драйверов устройств, сертифицированных Extron — драйверы позволяют оборудованию Extron управлять различными устройствами отображения и источниками, такими как проекторы, плоские дисплеи и проигрыватели Blu-ray. Extron выпускает полностью протестированные RS-232-, ИК- и Ethernet-драйверы устройств.
• Эмбедирование аудио в HDMI — двухканальные аудиосигналы могут быть эмбедированы в выходы HDMI и DTP.
• Деэмбедирование аудиосигнала из HDMI — эмбедированное в HDMI двухканальное аудио формата PCM может быть извлечено для распределения и последующей обработки. Эмбедированные многоканальные форматы bitstream направляются вместе с видео к выходам HDMI и DTP.
• Регулировка громкости на выходе — DTP CrossPoint 82 4K предлагает общую регулировку громкости для регулируемых выходов линейного уровня и выходов от усилителей, а также отдельную регулировку громкости микрофонов.
• Усиление и затухание аудио на входах — усиление или затухание может регулироваться на каждом двухканальном входе для аудио, устраняя заметные различия при переключении между источниками.
• Независимая коммутация аудио (audio breakaway) — обеспечивает возможность отделить двуканальное аудио от соответствующего ему видеосигнала и вывести к аудиовыходам, позволяя переключать аудио- и видеосигналы от одного источника к различным устройствам отображения.
• Выход аудио в формате S/PDIF — DTP CrossPoint 82 4K включает выход S/PDIF для двухканального PCM-аудио или закодированного сжатого аудио для многоканального формата объёмного звука Dolby или DTS.
• Четыре входа микрофонного/линейного уровней с фантомным питанием 48 В — четыре источника микрофонного или линейного уровня могут быть независимо микшированы с программным аудио. Функция фантомного питания 48 В позволяет использовать конденсаторные микрофоны.
• Интегрированный цифровой аудиопроцессор с обработкой сигнала ProDSP™ на основе 32/64-битных операций с плавающей точкой — в DTP CrossPoint 82 4K используется DSP-обработка аудиосигнала на основе 32/64-битных операций с плавающей точкой, которая сохраняет очень широкий динамический диапазон и поддерживает прозрачную обработку аудио для упрощения управления каскадом усиления; также снижается вероятность клиппинга сигнала DSP.
• Четыре канала эхоподавления AEC — DTP CrossPoint 82 4K имеет четыре независимых канала эффективного эхоподавления AEC и настраиваемую функцию подавления шумов. В основе технологии AEC от Extron лежит сложный алгоритм, обеспечивающий быструю конвергенцию эхоподавителя для максимальной разборчивости сигнала даже в сложных случаях, например, когда обе стороны говорят одновременно или когда на ближнем конце используются беспроводные микрофоны.
• Автомикшер с восемью группами — DTP CrossPoint 82 4K оснащён автомикшером с функцией шлюза и режимом регулировки усиления для управления восемью группами сигналов микрофонного уровня. Порог прохождения сигнала через шлюз, снижение уровня сигнала и параметры синхронизации регулируются пользователем на каждый канал, обеспечивая точную настройку во избежание «обрывания» звука, свойственного традиционному микшеру при выключении микрофона.
• Цифровой порт расширения аудио обеспечивает соединение с процессором Extron DMP 128 Plus для масштабирования аудиосистемы — порт расширения позволяет соединить DTP CrossPoint 82 4K и любую модель DMP 128 Plus посредством одного экранированного кабеля CAT 6 для передачи каналов входов/выходов в комбинации 16x16 между устройствами. Это обеспечивает масштабируемость аудиосистемы с расширенной возможностью обработки и маршрутизации аудиосигналов.
• Ducking (приглушение микрофона при проявлении приоритетного сигнала) — автоматически уменьшает уровень громкости программного аудио при обнаружении сигнала на микрофонном или другом аудиовходе, исключая необходимость в отдельном ducking-процессоре.
• Аналого-цифровые и цифро-аналоговые преобразователи 24 бита/48 кГц студийного класса — профессиональные преобразователи полностью сохраняют целостность исходного аудиосигнала.
• Обработка DSP с низкой задержкой — DTP CrossPoint 82 4K характеризуется очень низкой, детерминированной задержкой обработки от входа к выходу независимо от количества активных каналов или процессов. Несмотря на то, что задержка в каналах с эхоподавлением незначительно возрастает, общие показатели задержки остаются очень низкими. Это поддерживает синхронизацию аудио и видео и позволяет докладчикам или выступающим не прерывать выступление по причине задержки транслируемого аудио.
• Программное обеспечение DSP Configurator™ — мощное и в то же время простое в использовании программное средство на базе персонального компьютера для управления всеми функциями обработки аудио DTP CrossPoint 82 4K. С его помощью можно осуществить полную настройку и конфигурирование средств обработки цифровых аудиосигналов на базе технологии ProDSP, а также маршрутизацию и микширование.
• Мастер создания групп — DTP CrossPoint 82 4K обеспечивает возможность объединения настройки усиления или отключения звука для всей системы.
