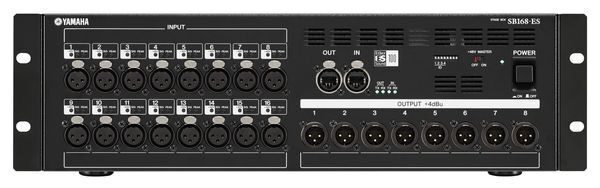

Коммутационный блок 16in/8out с интерфейсом EtherSound
SB168-ES — это недорогой коммутационный блок высотой 3U, в котором для передачи цифрового аудиосигнала используется технология EtherSound. При совместном использовании с популярными цифровыми микшерными консолями PM5D, LS9 или M7CL блок SB168-ES оказывается оптимальным решением для концертной работы с живым звуком.. 16 аналоговых аудиовходов, каждый со своим предварительным усилением, и 8 каналов аналоговых выходов позволяют последовательно подключать несколько устройств для их одновременного использования. SB168-ES также работает как обычное устройство с интерфейсом EtherSound — аналоговый блок ввода-вывода аудиосигнала. По сравнению с аналоговым микшерным пультом и аналоговым мультикором, SB168-ES устойчив к шумам и обеспечивает более высокое качество, поскольку достигается минимальная длина микрофонного кабеля. Более того, SB168-ES прост в установке, что значительно снижает время, усилия и средства, затрачиваемые на монтаж оборудования.
Идеальная передача цифрового звука
При передаче данных используется сетевой кабель CAT5e, который позволяет передавать несжатый аудиосигнал в формате 24 бит/48 или 44,1 кГц на расстояние примерно до 100 метров.* Можно также управлять предусилителями SB168-ES удаленно с микшерной консоли, настраивая уровни усиления на микрофонах так, чтобы они соответствовали конкретным особенностями помещения. В сочетании с отличным качеством предусилителей такая функция предоставляет значительные преимущества в ситуации концертного выступления.
* В зависимости от типа используемого кабеля.
Использование EtherSound для воспроизведения цифрового звука
В SB168-ES используется хорошо известная технология EtherSound. Среди всех существующих протоколов передачи цифрового звука EtherSound отличается низким уровнем задержки, поддержкой полного дуплекса при многоканальной передаче данных и возможностью использования простых кабелей CAT5e. Более того, EtherSound позволяет передавать не только звук, но и управляющий сигнал, что позволяет регулировать предусилители SB168-ESи включение и отключение функции +48V (фантомное питание).
При помощи плат MY16-ES64 и MY16- EX mini-YGDAI подключения могут быть организованы в цепочки, что облегчает коммутацию с цифровой консолью Yamaha в любой ситуации — вне зависимости от того, находится ли пульт на сцене или в зале. А поскольку SB168-ES может выступать в роли стандартного устройства EtherSound, для управления его параметрами можно воспользоваться программой AVS-ESMonitor компании AuviTran.
Надежность Yamaha
Еще недавно системы передачи цифрового аудиосигнала были невероятно дороги. SB168-ES разработана с самого начала для использования с цифровыми микшерными консолями Yamaha, гарантируя одновременно и доступность, и качество. Блок также обладает функцией подачи фантомного питания (+48V), индикаторами сигнала и пикового уровня для каждого входного разъема, что позволяет использовать его для активного мониторинга.
Технические характеристики:
| SB168-ES | ||
|---|---|---|
| Описание | ||
| Входы/выходы | Микрофонные входы | 16 (Remote HA), with HPF |
| Фантомное питание | +48V DC; ON/OFF: per channel | |
| АЦ-преобразователь | 24bit; 128 time over sampling | |
| Линейные выходы | 8 | |
| ЦА-преобразователь | 24bit; 128 time over sampling | |
| Цифровые входы/выходы | 2x EtherSound | |
| Общие характеристики | ||
| Частота дискретизации | Внутр. | 48kHz |
| Внешн. | 48kHz (-10%, +2.5%) | |
| Коэффициент нелинейных искажений | Less than 0.05% (20Hz-20kHz) | |
| Диапазон воспроизводимых частот | 0, +0.5, -1.5dB 20Hz-20kHz | |
| Динамический диапазон | AD+DA: 108dB | |
| Уровень собственного шума | Эквивалентный шум на входе | -128dBu |
| Остаточный выходной шум | -80dBu | |
| Перекрестные искажения | -80dB | |
| Требования к питанию | AC100-240V 50/60Hz | |
| Потребляемая мощность | 65W | |
| Габариты | Ширина | 480mm; 18-7/8in |
| Высота | 132mm; 5-3/16in (3U), 142mm; 5-9/16in (inc. rubber feet) | |
| Глубина | 359.7mm; 14-3/16in | |
| Вес без упаковки | 8kg; 17.6lbs | |
| Аксессуары | Owner's manual, AC power cord | |
