Относитесь к вашему звучанию серьезно
Новинки ЕМХ7 и ЕМХ5 разработаны для музыкантов, диджеев и ораторов, которые придают первостепенное значение качеству звучания и удобству эксплуатации оборудования и готовы вывести свои средства звукоусиления на новый уровень. Несмотря на компактность конструкции этих новинок, в дополнение к ним для построения полнофункциональной, исключительно портативной и надежной аудиосистемы со всеми необходимыми средствами микширования, обработки и передачи аудиоконтента желаемым способом в любом месте вам потребуются только колонки и микрофон.
Мощный высокоэффективный усилитель класса D
Модели EMX7 и EMX5 оснащены встроенными высокоэффективными усилителями мощности, имеющими выходную мощность 2 x 710 Вт и 2 x 630 Вт соответственно. Несмотря на низкое энергопотребление, эти усилители способны выдавать очень высокую громкость, являясь при этом на удивление легкими. Помимо того, оба микшера имеют функцию защиты от перегрузки, повышающую надежность и качество функционирования и продлевающую срок службы.
Прочная, но исключительно портативная конструкция
ЕМХ7 и ЕМХ5 имеют прочную и портативную конструкцию с рассчитанным на длительные периоды эксплуатации и перевозки ударостойким металлическим корпусом с порошковым покрытием. Большие ручки в передней и задней частях корпуса чрезвычайно упрощают переноску, а также способствуют предохранению регуляторов и разъемов на поверхности корпуса от ударов и смятия во время транспортировки.
Простота настройки и управления
Благодаря интуитивно понятной, удобной в использовании архитектуре настройку микшеров ЕМХ7 и ЕМХ5 и управление ими могут быстро и легко освоить даже те пользователи, которые не обладают глубокими знаниями в области звукоусиления. Универсальная конструкция корпусов этих моделей позволяет пользователям сделать выбор из целого ряда вариантов вертикального или горизонтального размещения в зависимости от конкретной области применения. Эти микшеры исключительно удобны в эксплуатации независимо от того, где они установлены — на столе, на полу или в аппаратурной стойке.
Полный набор входных и выходных каналов
ЕМХ7 и ЕМХ5 оснащены четырьмя монофоническими входными каналами и четырьмя входными каналами по схеме моно/стерео, что позволяет подключать до 8 микрофонов и таких устройств линейного уровня, как клавишные инструменты и портативные плееры. Кроме того, канал 4 можно использовать с входами Hi-Z для прямого подключения таких инструментов, как гитары или бас-гитары. Каждая модель также оснащена двумя разъемами AUX SEND для системы мониторинга или внешних блоков эффектов, несимметричными выходными гнездами REC OUT типа RCA для подключения внешнего звукозаписывающего устройства и гнездами STEREO OUT TRS типа phone для подачи на выход смикшированного стереосигнала.
Процессор и пресеты для акустических систем (только у ЕМХ7)
Функция процессора акустических систем позволяет выбрать такой вариант настройки последних, который наиболее подходит для конкретных используемых АС. Она содержит пресеты, настроенные под каждую модель из обширного ассортимента пассивных АС Yamaha, включая серии CBR, Club, A и R. Это позволяет пользователям оптимизировать работу АС и еще больше сэкономить время настройки аудиосистемы. Также предусмотрена функция усиления баса, которую можно активировать, чтобы заметно акцентировать звучание низких частот.
Встроенный подавитель акустической обратной связи
Очень немногие явления способны столь же негативно повлиять на концертное выступление или произнесение речи перед микрофоном, как внезапный, вносящий дискомфорт и чаще всего вызывающий откровенную досаду воющий звук из-за появления нежелательной обратной связи. ЕМХ7 и ЕМХ5 оснащены разработанной на базе уникальной цифровой технологии Yamaha функцией Feedback Suppressor, обеспечивающей мгновенное подавление паразитной обратной связи одним нажатием кнопки с применением семиполосного режекторного фильтра.
3-полосный эквалайзер
Раздельные поворотные регуляторы позволяют настраивать высокие (HIGH), средние (MID) и низкие (LOW) частоты. Вы можете поворачивать тот или иной регулятор для практически мгновенного наращивания (усиления) или аттенюации (ослабления) соответствующего частотного диапазона.
Графический эквалайзер Flex 9 (только у ЕМХ7)
Модель EMX7 оснащена графическим эквалайзером типа Flex (Flex9GEQ), позволяющим выбирать до 9 полос из 31 для точной настройки в пределах ±15 дБ.
Мастер-эквалайзер Master EQ™ с 1 регулятором (только у EMX5)
Имеющийся в EMX5 главный эквалайзер Master EQ™ с одним регулятором позволяет применить оптимизированные установки частотной коррекции, просто повернув регулятор. Установка SPEECH (Речь) адаптирована под совещания, семинары или конференции с ограничением низких частот для четкости и разборчивости речи; MUSIC (Музыка) обеспечивает более сбалансированное звучание ансамблей, играющих в «акустике» или «электричестве»; а BASS BOOST (Усиление баса) идеально подходит для выступлений диджеев или воспроизведения аудиоконтента с приоритетным акцентом на низкочастотную составляющую.
Компрессор с 1 регулятором
EMX7 и ЕМХ5 оснащены популярной функцией 1-knob COMP (Компрессор с одним регулятором), используемой в моделях серий MGP и MG. Она позволяет при помощи единственного регулятора задавать оптимальную компрессию для вокальных и инструментальных партий. При повороте регулятора компрессии COMP вправо пороговая величина, степень компрессии и выходное усиление регулируются одновременно.
Монтаж в рэк-стойку
ЕМХ7 и ЕМХ5 могут устанавливаться в 19-дюймовую рэк-стойку с использованием отдельно продаваемого комплекта RK-EMX7.
Всеобъемлющие профессиональные эффекты и обработка сигналов
ЕМХ7 и ЕМХ5 оснащены мощной всеобъемлющей секцией DSP-процессора, обеспечивающей в общей сложности 24 разных эффекта того же уровня, что и наши знаменитые процессоры эффектов серии SPX, используемые профессионалами. Это позволяет добавлять эффекты реверберации и задержки, имитирующие звучание различных сред исполнения (в частности, концертных залов и небольших клубов).
Гибкие возможности подключения акустических систем
ЕМХ7 и ЕМХ5 оснащены разъемами для акустических систем, которые можно подключать штекерами типов TS phone и speakON.
Встроенный универсальный блок питания
Благодаря высокоэффективному встроенному универсальному блоку питания ЕМХ7 и ЕМХ5 без проблем работают в любом регионе мира даже при потенциально опасных скачках напряжения. Встроенный блок питания также упрощает монтаж пульта в рэк-стойку, устраняя необходимость в использовании громоздкого адаптера или дополнительных соединений.

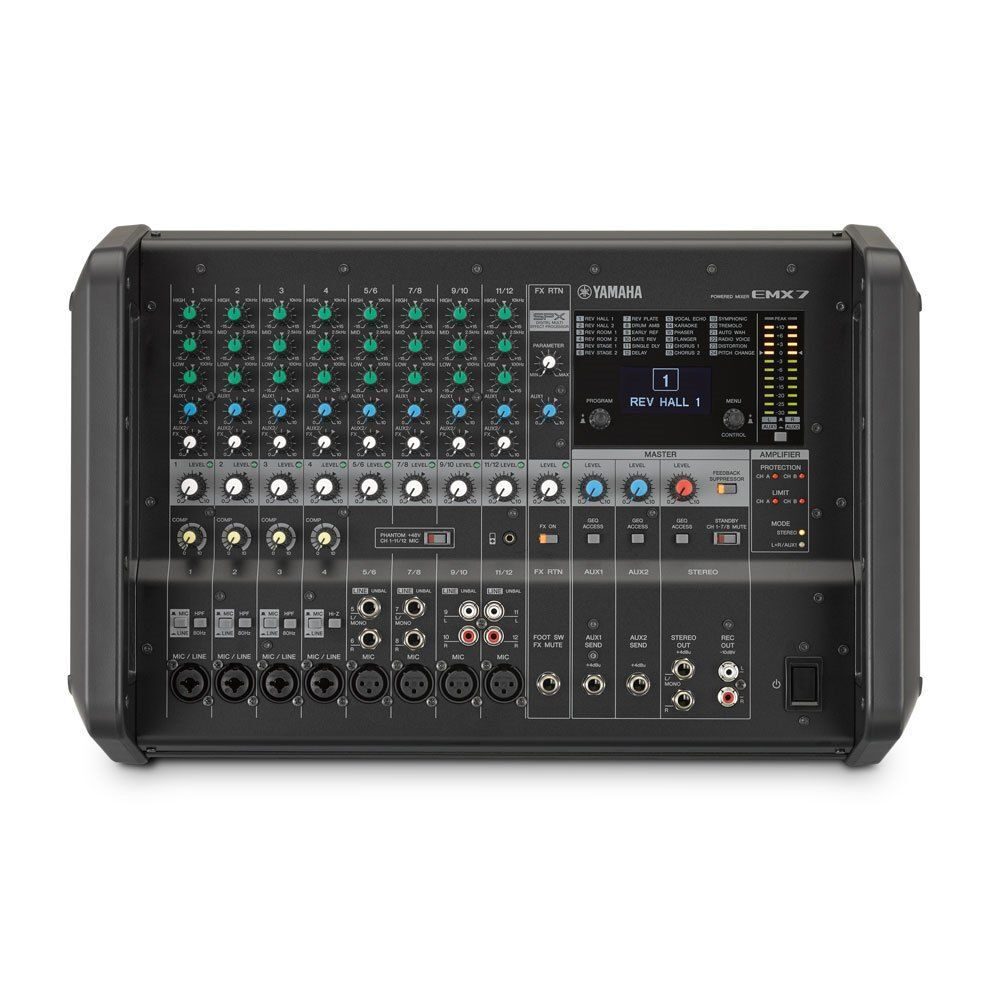

EMX7 Активный микшер
Этот активный микшер в прочном компактном корпусе коробчатого типа объединяет в себе высокоэффективный 710-ваттный усилитель мощности и микшер с всеобъемлющим набором эффектов, графическим эквалайзером Flex 9, набором пресетов для акустических систем и подавителем обратной связи.
- 2 x 710 Вт [4 Ом], 2 x 500 Вт [8 Ом] (1 кГц, КНИ + шум не более 10% по стандарту CEA2006)
- 2 x 600 Вт [4 Ом], 2 x 400 Вт [8 Ом] (1 кГц, КНИ + шум не более 1% по стандарту CEA2006)
- Мощный высокоэффективный усилитель класса D
- 12 линейных входов (8 монофонических + 4 стереофонических)
- Вход High-Z (канал 4) для прямого подключения гитары или бас-гитары
- Графический эквалайзер Flex 9
- Встроенный подавитель акустической обратной связи
- Всеобъемлющий набор из 24 разных профессиональных эффектов
- Пресеты для различных моделей акустических систем Yamaha
- Металлический корпус для повышения прочности и продления срока службы
- Большие ручки для удобства переноски и защиты от повреждений
- Универсальный источник питания, эффективность которого не зависит от колебаний мощности
- Опционально доступный комплект для монтажа в рэк-стойку
Технические характеристики:
| EMX7 | ||
|---|---|---|
| Описание | ||
| Входы/выходы | Входы | TOTAL 12 channels : 8 Mono (MIC/LINE), 4 Stereo (LINE) |
| Фантомное питание | +48 V | |
| Выходы | SPEAKERS [A, B], AUX1 SEND, AUX2 SEND, STEREO OUT [L, R], REC OUT [L, R] | |
| Управление и прочее | FOOT SWITCH : Effect Mute on/off | |
| Шины | Stereo: 1, AUX: 2 (Including FX) | |
| Функции входного канала | Пэды | 30 dB (CH1-4) |
| ВЧ-фильр | 80 Hz, -12 dB/oct. (CH1–3) | |
| Компрессор | 1-knob COMP (CH1–4) | |
| EQ ВЧ | 10 kHz +15 dB / -15 dB (Shelving) | |
| EQ СЧ | 2.5 kHz +15 dB / -15 dB (Peaking) | |
| EQ НЧ | 100 Hz +15 dB / -15 dB (Shelving) | |
| Встроенные процессоры | DSP-процессор | SPX Algorithm 24 programs, Feedback suppressor, Graphic equalizer, Speaker processor |
| Встроенные усилители | Макс. выходная мощность при 4 Ом | 1kHz THD+N less than 10% (CEA2006) : 710 W + 710 W, 1kHz THD+N less than 1% (CEA2006) : 600 W + 600 W |
| Макс. выходная мощность при 8 Ом | 1kHz THD+N less than 10% (CEA2006) : 500 W + 500 W, 1kHz THD+N less than 1% (CEA2006) : 400 W + 400 W | |
| Индикатор уровня сигнала | 2 × 12 points LED meter (-30, -25, -20, -15, -10, -6, -3, 0, +3, +6, +10, PEAK) | |
| Outline | ||
| Input Channel Function | Hi-Z | Supported (CH4) |
| Общие характеристики | ||
| Диапазон воспроизводимых частот | Input to SPEAKERS : +1 dB/-3 dB (40 Hz to 20 kHz), Input to STEREO OUT, AUX1 SEND, AUX2 SEND : +0.5 dB/-1 dB (20 Hz to 20 kHz) , refer to the nominal output level @ 1 kHz | |
| Коэффициент нелинейных искажений | Input to SPEAKERS: MIC/LINE =LINE (CH1–4): 0.1% @ 10 W (40 Hz to 20 kHz), 0.04% @ 65 W (1 kHz) ; Input to STEREO OUT, AUX1 SEND, AUX2 SEND: MIC/LINE =LINE (CH1–4): 0.02% @ +14 dBu (20 Hz to 20 kHz), 0.007% @ +20 dBu (1 kHz), (THD+N, measured with 22 kHz LPF) | |
| Уровень собственного шума | Эквивалентный шум на входе | -117 dBu (Noise is measured with A-weighting filter) |
| Остаточный выходной шум | Input to SPEAKERS : -70 dBu(40Hz to 20kHz, STEREO MASTER LEVEL: min); Input to STEREO OUT, AUX1 SEND, AUX2 SEND : -82dBu(20Hz to 20kHz, STEREO MASTER LEVEL: min) (Noise is measured with A-weighting filter) | |
| Перекрестные искажения | -85 dB (1 kHz, Measured with 1 kHz band pass filter) | |
| Схема защиты | Защита нагрузки | DC-fault |
| Защита усилителя | Over heat protection, Over current protection, Integral power protection | |
| Защита источника питания | Over heat protection, Over current protection | |
| Требования к питанию | AC 100-240V, 50Hz/60Hz | |
| Потребляемая мощность | 45 W (Idle) / 250 W (1/8 Power) | |
| Габариты | Ширина | 465 mm (18 5/16") |
| Высота | 308 mm (12 1/8") | |
| Глубина | 325 mm (12 13/16") | |
| Вес без упаковки | 9.5 kg (20.9 lbs) | |
| Аксессуары | Owner’s Manual, Technical Specifications, AC power cord (2.5 m) | |
| Дополнительные опции | Foot switch: FC5, Rack-mount brackets: RK-EMX7 | |
| Прочее | Operating Temperature : 0 to +40℃ | |
Видеообзор:
Руководство
| Название | Русский | English |
|---|---|---|
| EMX5 Owner's Manual | [3.8MB] | [3.7MB] |
| EMX5 Technical Specifications | — | [84KB] |
| EMX7 Owner's Manual | [4.2MB] | [4.2MB] |
| EMX7 Technical Specifications | — | [87KB] |
Другие загрузки
| Название | Русский | English |
|---|---|---|
| CAD Data (EMX5) | — | [3.5MB] |
| CAD Data (EMX7) | — | [3.6MB] |
| Data Sheet (EMX7,EMX5) | — | [1.4MB] |
| EMX5 Block Diagram | — | [828KB] |
| EMX5 Dimensions | — | [608KB] |
| EMX7 Block Diagram | — | [880KB] |
| EMX7 Dimensions | — | [638KB] |
