Описание "IP Аудио интерфейс BOSCH PRS-1AIP1"
Особенности
IP Аудио интерфейс для конференц-системы DCN NG Bosch
Компактный двунаправленный одно- или двуканальный интерфейс для контролируемого звука с протоколом связи RS232/485 и GPIO.
PRS‑1AIP1 представляет собой универсальное аудио устройство, основанное на IP технологии и поддерживающее приложения VoIP и передачу аудио по IP Это идеальное решение для передачи аудио и сигналов управления на большие расстояния по локальным и глобальным сетям, например, в торговых центрах, туннелях на железнодорожных станциях и между ними. Имеет возможность расширения и подключения к системе Praesideo, а также несетевым традиционным системам оповещения без необходимости подключения ПК.
Устройство имеет аналоговые аудиовходы и выходы, обеспечивающие удобный интерфейс и дополнительный мониторинг сигналов для систем аварийного оповещения. Один аудиовход может быть переключен на чувствительность для микрофона со встроенным мониторингом. Кроме того, управляющие входы обладают возможностью мониторинга подключенных кабелей. Управляющие входы и выходы могут использоваться для установки аудио подключений при удаленных вызовах, а также для передачи информации о неисправностях на системный контроллер.
Аудиосигналы
Поддержка нескольких аудиоформатов: одноканального, полнодуплексного 16-разрядного PCM или G.711 с низкой степенью задержки, а также двухканального MP3 для передачи и приема с высоким качеством аудиосигнала и различными частотами дискретизации и параметрами сжатия. Устройство оснащено двумя симметричными линейными входами и двумя симметричными линейными выходами. Один из входов можно настроить как симметричный вход микрофона с фантомным источником питания для электретных/ конденсаторных микрофонов и мониторингом подключения микрофона. Имеется возможность настройки выходного уровня.
Поддерживается контроль аудиоподключения, использующий контрольный сигнал с частотой 20 кГц, с его обнаружением на аудиовходе передатчика и регенерацией на аудиовыходе приемника. Может использоваться настраиваемая аудиозадержка для искусственной задержки воспроизведения аудиосигнала в линиях громкоговорителей, например, в туннелях.
Маршрутизация аудиосигнала
Аудиосигналы могут направляться посредством одноадресной передачи на 16 приемников при заданных настройках или после активации управляющих входов. Приемники могут ретранслировать входящий аудиопоток на другие приемники. Широкое вещание поддерживается при расположении интерфейсов в одной и той же локальной сети.
В PCM и G.711 (uLaw и aLaw) поддерживается полнодуплексное аудиосоединение между двумя устройствами.
Управляющие входы и выходы
Устройство имеет восемь управляющих входов с настраиваемым мониторингом на разрыв и/или короткое замыкание. Восемь управляющих выходов оснащены релейными сухими контактами. Сигналы с управляющих входов могут передаваться на управляющие выходы для выполнения удаленных действий или для передачи информации о неисправностях между приемником и передатчиком, в обоих направлениях. Управляющие входы могут быть также настроены на изменение маршрутизации аудиосигналов. Имеются дополнительные релейные сухие контакты для индикации неисправности устройства, включая сбои при высокой температуре.
Сетевые интерфейсы
Устройство подключается к сетям Ethernet 10 и 100 Мбит/с и сообщает свой IP-адрес, предоставленный сервером DHCP. Устройство может также выполнять поиск в сети свободного IP-адреса, или ему может быть предоставлен статический IP-адрес. Второе Ethernet-подключение для поддержки сетевой избыточности. Встроенный интерфейс RS 232 для дополнительной передачи последовательных данных через IP-сеть.
Источники питания
Имеется возможность подключения двух источников питания (основного и резервного) с возможностью мониторинга обоих.

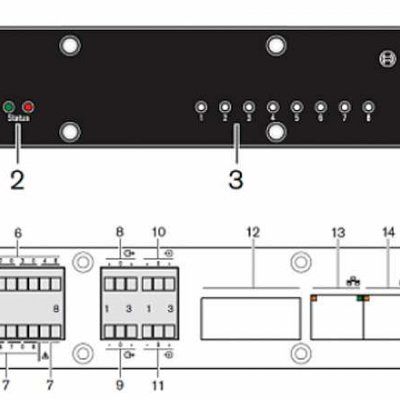

Элементы управления и индикаторы (вид спереди)
- Кнопка возврата к заводским установкам (утоплена)
- Два светодиодных индикатора состояния для работы в сети
- Восемь светодиодных индикаторов состояния для управляющих входов Разъемы для подключения (вид сзади)
- Восемь управляющих входов на евросоединителе
- Восемь управляющих выходов на евросоединителе
- Выход реле сигнализации о неисправностях на евросоединителе
- Два симметричных аудиовхода на евросоединителе (один линейный вход, один линейный/ микрофонный вход)
- Два симметричных аудиовыхода на евросоединителе
- Два разъема RJ45 для Ethernet
- RS 232 на Sub-D
- RS 485 на евросоединителе
- Разъем Jack для основного источника питания
- Разъем евростандарта для источника резервного питания
